Design Architetturale

Architettura del sistema

L'architettura del sistema è basata sul pattern Model-View-Controller (MVC). Questo paradigma consente di separare le responsabilità all'interno dell'applicazione favorendo una chiara distinzione tra la logica di business e quella di presentazione.

Tale architettura è ulteriormente modulata tramite l'utilizzo del Cake Pattern, una tecnica di dependency injection che permette di definire i componenti Model, View e Controller come moduli indipendenti (tramite trait), specificando in modo esplicito le dipendenze tra di essi. Questo approccio facilita la composizione, la testabilità e la sostituzione dei singoli componenti.

L’intera architettura è definita in modo generico rispetto al tipo di stato S, che rappresenta l’informazione mantenuta e gestita durante la simulazione. I trait Model, View e Controller sono parametrizzati rispetto a S, garantendo riusabilità e indipendenza rispetto a una specifica rappresentazione dello stato.

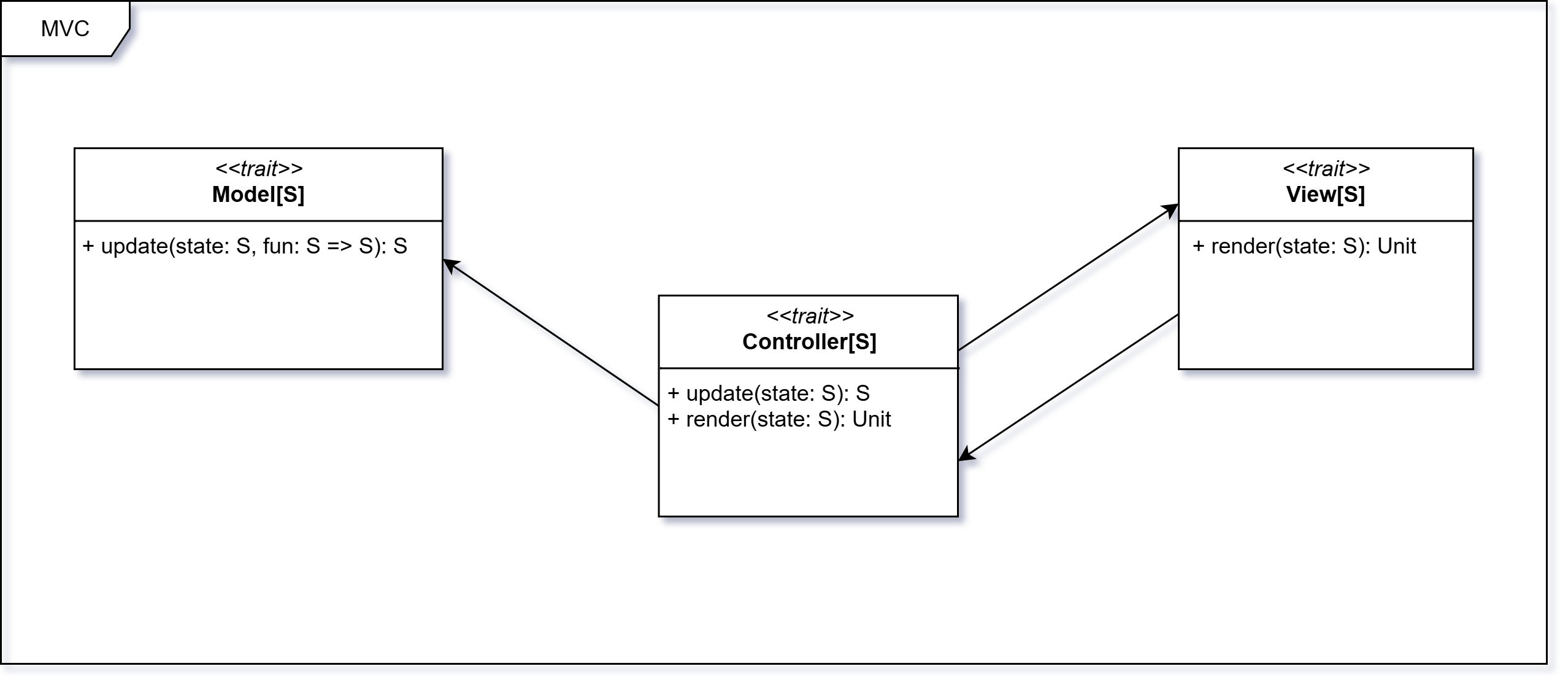

Nota: il diagramma mostra la versione utilizzata nell'implementazione.

Componenti dell'architettura

L'architettura è costituita da tre componenti principali:

Model

Rappresenta la logica di business dell'applicazione. In particolare, gestisce lo stato del simulatore e le regole di interazione tra le entità. Lo stato viene esposto in sola lettura; l'unico modo per modificarlo è tramite la funzione update, che riceve lo stato corrente e una funzione di aggiornamento f: S ⇒ S, restituendo un nuovo stato aggiornato. Questa scelta consente di mantenere il Model immutabile e facilmente testabile, riducendo i possibili effetti collaterali.

View

È responsabile della visualizzazione dello stato dell'applicazione e dell'interazione con l'utente. Riceve dal Controller le informazioni, che a sua volta le ottiene dal Model, e le visualizza in modo appropriato. La View si limita a presentare i dati ricevuti e mostrarne gli aggiornamenti tramite la funzione render. L'interazione con l'utente viene interpretata dal Controller, che si occupa di inviare gli eventi al Model. In questo modo, la View rimane indipendente dalla logica del Model e può essere facilmente sostituita o modificata senza impattare il funzionamento del simulatore.

Controller

È il componente che gestisce la logica di controllo dell'applicazione. Funge da intermediario tra Model e View, mantenendo una chiara separazione delle responsabilità. Il Controller espone la funzione simulationLoop, che rappresenta il ciclo principale della simulazione. All'interno di questo ciclo, il Controller riceve l'attuale stato dell'applicazione, elabora gli eventi provenienti dalla View, costruisce le funzioni di aggiornamento da applicare al Model e richiama la View per visualizzare i risultati tramite render.
